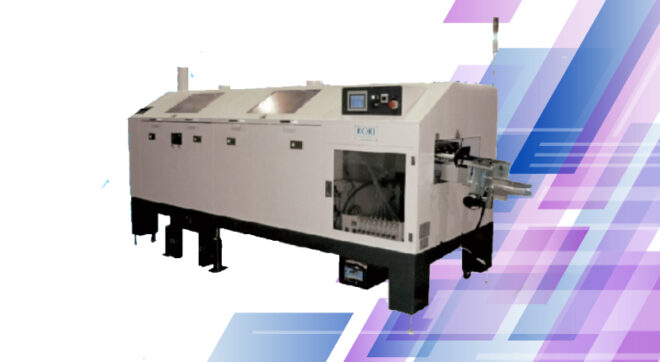

【KOKI TEC】 GFL-350N
鉛フリー対応窒素はんだ付け装置
特徴
- 部品高さ100mm対応のすだれの無い、解放されたドーム構造
- 窒素ドーム内にミスト回収とクリーンな基板冷却機構を内蔵
- 出入り口にドーム内圧力調整構造を持ち安定した低酸素濃度
- 予熱部は遠赤ヒータと温風循環を持ち低酸素濃度で加熱
- はんだドロス発生を低減し、はんだボール発生を抑えた噴流機構
- はんだ槽部の反り防止ユニットはドームを開ける事の無い外部動作機構（OP)
- はんだ付け部のピールバックポイント外部操作機構
- 二次元コードなどによる機種切り替えとトレーサビリティ対応（OP）

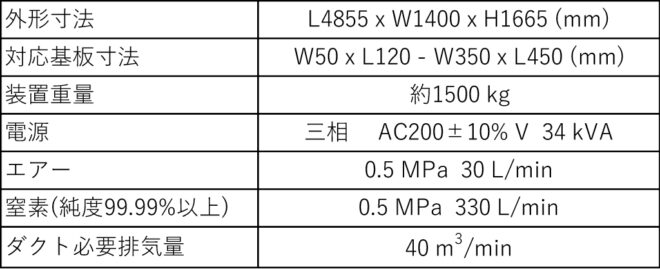

基本仕様
| 仕様項目 | GFL-350 | |
|---|---|---|
| 標準 | オプション | |
| 基板サイズ MIN | 50Wx120Lmm | – |
| 基板サイズMAX | 350Wx450Lmm | – |
| 基板厚さ | 0.6～2.0mm | – |
| 搭載部品高さ | 上面80mm以下 下面6mm以下 |
上面100mm |
| ファイル数 | 200ファイル | 二次元コードによる段替え |
| はんだ槽 | 自動引き出し | 一次ノズル特殊対応 |
| はんだ容量 | 約420kg(比重7.3時) | – |
| 窒素供給量 | 0.5MPa 330L/min | – |
| 電源 | 単相 200V±10% 34KVA(100A) | – |
| 装置寸法 | 全長:4,850mm 全幅:1,400mm 全高:1,665mm | – |
| 自重量 | 約1,500Kg(はんだ含む) | – |
