【ETC】N2リフロー装置 RN152シリーズ
特長
- 驚異的なフラックス回収性能
- フラックス付着垂れ問題を飛躍的に低減
- 新型ノズルによる温度均一性の向上
- 簡単なラビリンスの高さ調整
- 環境とお財布にやさしい低消費電力
- 設定温度変更時間の短縮（高温→低温）

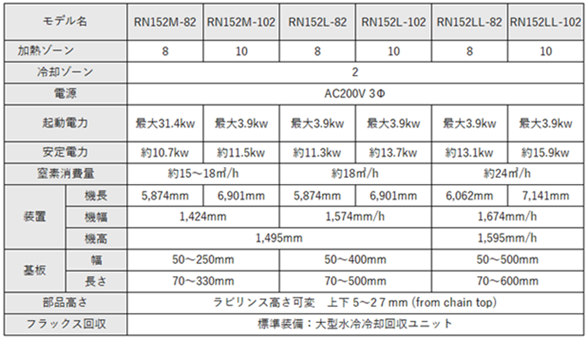

基本仕様
| モデル名 | RN152M-82 | RN152M-102 | RN152L-82 | RN152L-102 | RN152LL-82 | RN152LL-102 | |
|---|---|---|---|---|---|---|---|
| 加熱ゾーン | 8 | 10 | 8 | 10 | 8 | 10 | |
| 冷却ゾーン | 2 | ||||||
| 電源 | AC200V 3Φ | ||||||
| 起動電力 | 最大31.4kw | 最大3.9kw | 最大3.9kw | 最大3.9kw | 最大3.9kw | 最大3.9kw | |
| 安定電力 | 約10.7kw | 約11.5kw | 約11.3kw | 約13.7kw | 約13.1kw | 約15.9kw | |
| 窒素消費量 | 約15～18㎥/h | 約18㎥/h | 約24㎥/h | ||||
| 装置 | 機長 | 5,874mm | 6,901mm | 5,874mm | 6,901mm | 6,062mm | 7,141mm |
| 機幅 | 1,424mm | 1,574mm/h | 1,674mm/h | ||||
| 機高 | 1,495mm | 1,595mm/h | |||||
| 基板 | 幅 | 50～250mm | 50～400mm | 50～500mm | |||
| 長さ | 70～330mm | 70～500mm | 70～600mm | ||||
| 部品高さ | ラビリンス高さ可変 上下 5～2７mm (from chain top) | ||||||
| フラックス回収 | 標準装備：大型水冷冷却回収ユニット | ||||||
