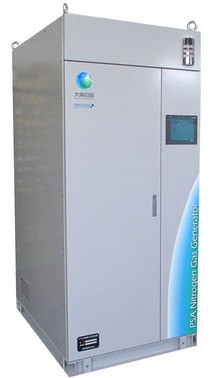

【大陽日酸】RTシリーズ
汎用型窒素ガス発生装置
特徴
- 吸着材の交換不要
- 高圧ガス保安法の適用外
- 簡単な操作
- メンテナンス体制の充実
パッケージタイプPSA式窒素製造装置とは
温暖化対策を目的に非常に厳しい電力消費量の抑制が求められている昨今、PSA式窒素ガス発生装置に
用いる原料空気圧縮機の動力低減に向けて、大陽日酸は、窒素ガスの使用量に応じて動力を制御する
省エネタイプに加え、新開発の高性能吸着剤によりフル稼働時にでも大幅に動力が削減できる新型PSA
装置“RTシリーズ”を開発しました。
窒素純度99%〜99.999%、発生量23Nm3/h〜130Nm3/h（99.99%)をカバーし、タイプとして7機種
をラインアップしています。また、オプションとして従来の省エネシステム（EZシリーズ）や精製装置
タイプにも対応できます。

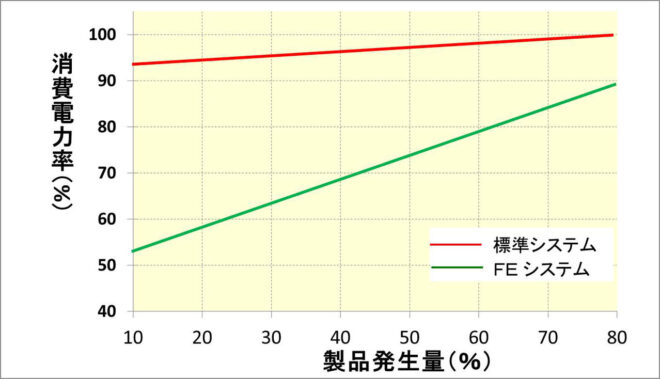

EZ・SE省エネシステムとは
EZ・SE省エネシステムは、インバータコンプレッサを用いずに窒素ガス消費量の変動に応じて消費電力を
削減できる独自の制御システム（大陽日酸社 特許取得済）です。RE,RT,Uシリーズなどにオプション設定
として搭載できます。
EZシリーズ（無段階制御方式）
窒素ガスの使用量に応じて、自動的に最適なパターンを選択し連続的に追従し省エネシステム効果が得られます。
SEシリーズ（段階制御方式）
窒素ガスの使用量に応じて、あらかじめ設定したパターンに基づいて省エネシステム効果が得られます。

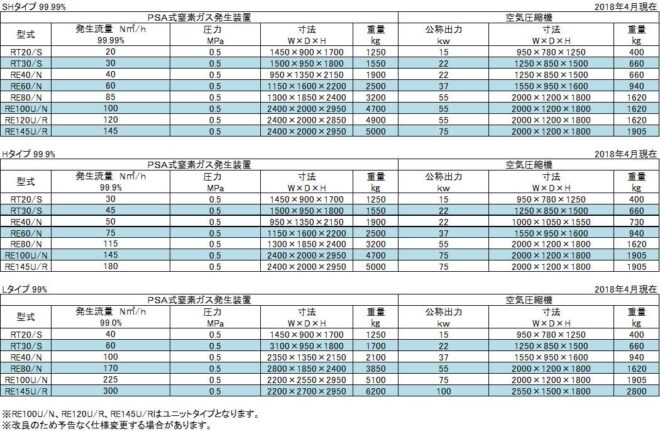

基本仕様
| PSA式窒素ガス発生装置 | 空気圧縮機 | ||||||
|---|---|---|---|---|---|---|---|
| 型式 | 発生流量 [Nm3/h] | 圧力 | 寸法 | 重量 | 公称出力 | 寸法 | 重量 |
| 99.99% | MPa | W × D × H | kg | kW | W × D × H | kg | |
| RT20/S | 20 | 0.5 | 1450 × 900 × 1700 | 1250 | 15 | 950 × 780 × 1250 | 400 |
| RT30/S | 30 | 0.5 | 1500 × 950 × 1800 | 1550 | 22 | 1250 × 850 × 1500 | 660 |
| RE40/N | 40 | 0.5 | 950 × 1350 × 2150 | 1900 | 22 | 1250 × 850 × 1500 | 660 |
| RE60/N | 60 | 0.5 | 1150 × 1600 × 2200 | 2500 | 37 | 1550 × 950 × 1600 | 940 |
| RE80/N | 85 | 0.5 | 1300 × 1850 × 2400 | 3200 | 55 | 2000 × 1200 × 1800 | 1620 |
| RE100U/N | 100 | 0.5 | 2400 × 2000 × 2950 | 4700 | 55 | 2000 × 1200 × 1800 | 1620 |
| RE120U/R | 120 | 0.5 | 2400 × 2000 × 2850 | 4900 | 55 | 2000 × 1200 × 1800 | 1620 |
| RT145U/R | 145 | 0.5 | 2400 × 2000 × 2950 | 5000 | 75 | 2000 × 1200 × 1800 | 1905 |
