【SAYAKA】SAM-CT23Q

 ルーター式基板分割機(卓上タイプ)

コストパフォーマンスに優れた高性能小型卓上機！



特徴

１．シンプルな設計が低コスト化を実現

２．コンパクトなデザインで、セル生産に最適な卓上型基板分割機です

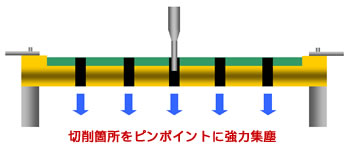

３．治具下面からの全面集塵方式を採用し、切断粉の付着を最小限に抑えました



４．上位機種Jシリーズとの基板受け治具の共用が可能

５．切断データの数値入力、ダイレクト入力が可能(オプション：DXFデータ読込みティーチングソフト）

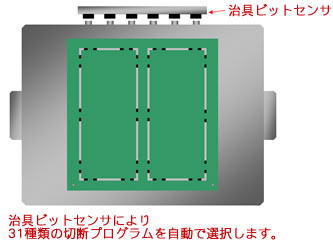

６．治具ビットセンサにより31種類の治具と切断プログラムの合致を照合します。

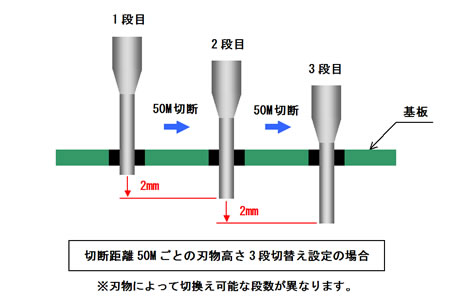

７．刃物高さの手動3段切替により長寿命化が可能



基本仕様



	SAM-CT23Q （手動扉・自動扉）
最大基板サイズ	250mm×350mm
板厚	0.4mm～2.0mm
材質	ガラエポ　CEM1、3等　樹脂基板
ルータ径	φ0.8～3.0mm
切削速度	Max.50mm/sec
最大移動速度	400mm/sec
繰り返し精度	±0.02mm（X・Y軸）
Z軸ストローク	25mm
スピンドル回転数	［標準］ 40,000rpm ［オプション］ 5,000～60,000rpm
X・Y・Ｚ軸駆動方法	ACサーボモータ（X・Y軸）　シリンダ（Z軸）
電源	AC100V +10/-5％ 50/60Hz
最大消費電力	1.2kVA （集塵機含む)
空気圧	0.5～0.7MPa
エアー消費量	約10L/min　(A.N.R)
本体重量	約60kg
外形寸法(mm)	［手動扉］ W720×D640×H500 ［自動扉］ W720×D640×H522
