【malcom】TMRシステム
新総合リフロー工程管理システム
リフロー工程管理は温度だけではありません。
世界で初めて加熱状態でプロファイル測定できる風速・酸素濃度プロファイラー及び、炉内観察カメラを開発しました。

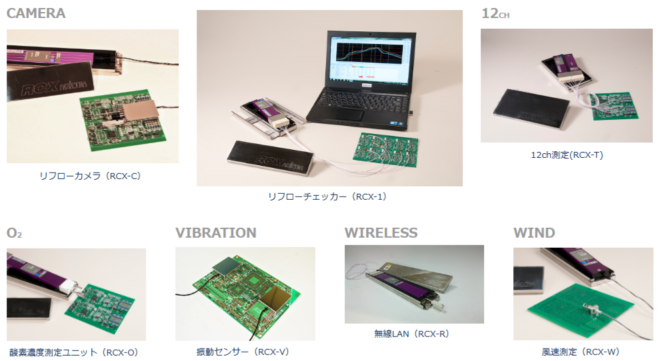

TMRシステムプログラム

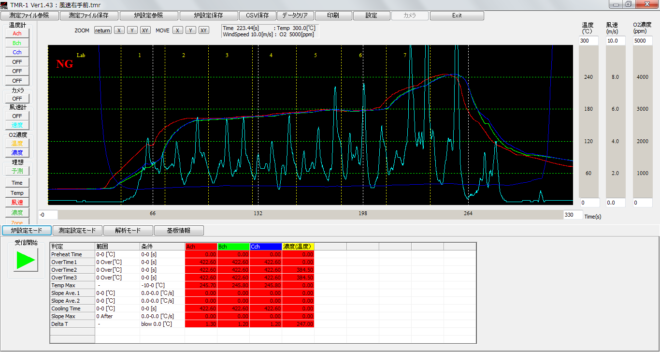

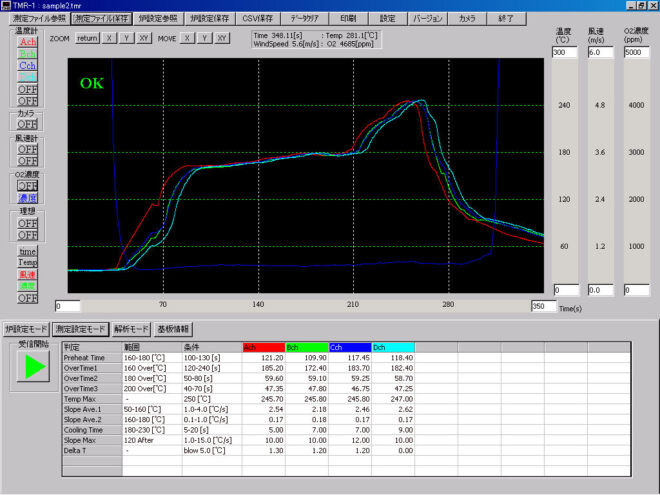

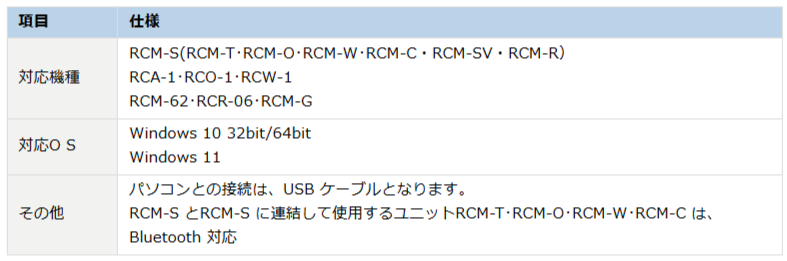

TMRシステムで得られるリフロー炉の温度・風速酸素濃度を１つのグラフ上に表示する事が可能な管理・解析プログラムです。
リフローカメラ
特徴
- 耐熱カメラユニットをワークと共にリフロー炉内に流し、挙動等を撮影できるので、様々な評価、解析に使用可能です。
- 温度測定機能で温度を同時に測定していますので、リフロープロファイルと画像をリンクさせる事ができます。（1CH）
- 無線LAN採用によりリアルタイムモニターが可能です。
基本仕様
| カメラ仕様 | 1/4インチカラーCCD40万画素 |
|---|---|
| 視野寸法（レンズ交換式） | 5(W)×4(H)mm W.D5mm～ 61(W)×46(H)mm(W.D200mm時、現行のLED照明範囲) |
| 測定範囲(温度) | 0～300℃ |
| 測定精度(温度) | ±2℃ |
| 外形寸法 | 300W×52D×26H(mm) |
リフロー酸素チェッカー
特徴
- 世界で初めて加熱状態でリフロー炉に流し、酸素濃度プロファイルを測定できます。
- 実際の基板位置の酸素濃度が測定できるので、工程の条件出しや日常的な工程管理に使用可能。
- ゾーン毎の酸素濃度・温度プロファイルをグラフ表示します。（各1CH）
基本仕様
| 測定原理（酸素濃度） | ジルコニア式 |
|---|---|
| 測定範囲（酸素濃度） | 50ppm～5000ppm |
| 測定精度（酸素濃度） | 50ppm～1000ppm±5%FS 1000ppm～5000ppm±10%FS |
| 測定範囲(温度) | 0～300℃ |
| 測定精度(温度) | ±2℃ |
| 外形寸法 | 270W×52D×26H(mm) |
リフロー風速チェッカー
特徴
- 従来不可能であった、リフローの加熱状態での風速測定を実現。
- 実際の工程で使用する基板に風速・温度センサーを取り付け測定します。
- 風速と・温度を同時に測定しグラフ表示します。（各1CH）
基本仕様
| 測定範囲（風速） | 0.1～6m/s |
|---|---|
| 測定精度（風速） | 指示値の±(5%＋0.1m/s) |
| 測定範囲(温度) | 0～300℃ |
| 測定精度（温度） | ±2℃ |
| 外形寸法 | 270W×52D×26H(mm) |
