生産タクトへの影響と「人」依存の検査工数をさらに低減
特長
- VT-Z/Sシリーズが統一プラットフォームでフルラインアップ
- 高精度はんだ形状復元による見過ぎ見逃しゼロ
- 独自撮像技術 MDMC 照明＋MPS
- 定量検査とAIとの最適検査によるプログラミング工数/スキル最小化
- 国際基準*準拠の定量検査
*IATF(ISO/TS)16949,IPC品質基準 - 説明性の高いAI
- 「品質」を核にしたM２Mシステムと予兆保全による良品スループット最大化
- 設備監視/予兆保全による止まらない生産ラインの実現へ
機能仕様

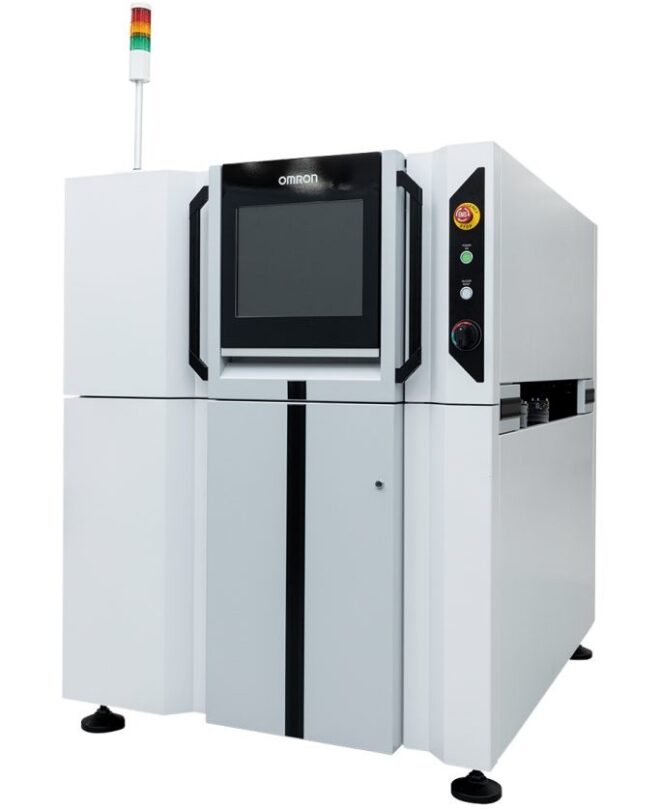

| Model | VT-S1080-V2.0 | VT-S1040-V2.0 | VT-Z600-V2.0 | |
|---|---|---|---|---|
| 外形 | 1180(W) x 1450(D) x 1500(H)mm（タワー灯、モニタ部を除く） | |||
| 質量 | 約 1,240 Kg | |||
| 電源 | AC200～240V（単相）変動範囲±10% 50/60Hz | |||
| 定格電力 | 2.0 kVA (MAX電流10A) | |||
| ライン高さ | 900 ±20mm | |||
| エア | 不要 | |||
| 使用温度範囲 | 10 ～ 35℃ | |||
| 使用湿度範囲 | 35～80%RH（ただし、結露のないこと） | |||
| カメラ | 直視 | 25 Mpix | ||
| 斜視 | 5 Mpix | – | – | |
| 分解能 | 直視 | 12.5 μm | ||
| 斜視 | 10 μm | – | – | |
| FOV | 直視 | 52.5 x 52.5 mm | ||
| 斜視 | 25.9 x 19.4 mm | – | – | |
| 検査原理 | Hybrid3D形状復元： MDMC照明 *1 + 位相シフト（MPS *2) | Hybrid3D形状復元： MDMC*1 照明 + 位相シフト（MPS*2 *3) | 2.5D形状復元： MDMC*1 照明 | |
| 対象基板 | サイズ | シングルレーン：50(W) x 50(D)～510(W) x 680(D)mm デュアルレーン：50(W) x 50(D)～510(W) x 330(D)mm | ||
| 厚さ | 0.4 ～ 4 mm | |||
| 重量 | 4 Kg | |||
| クリアランス | クリアランス： 上側：基板上面より50mm、下側：基板裏面より50mm（反り・たわみ・部品公差等を含む） | |||
| 高さ計測レンジ | 25.4 mm | – | ||
| 検査項目 | 部品高さ、部品浮き、部品傾き、欠品、部品違い、極性違い、表裏反転、OCR検 査、2Dコード、部品ずれ（X/Y/角度ずれ）、フィレット*4（フィレット高さ、 フィレット長さ、エンド接続幅、接続ぬれ角度、サイド接続長さ）、ランド露出、 異物、ランド異常、電極ずれ、電極姿勢、電極有無、はんだボール、はんだブ リッジ、部品距離、部品角度 | 欠品、部品違い、極性違い、表裏反転、OCR検 査、2Dコード、部品ずれ（X/Y/角度ずれ）、フィ レット*4 （フィレット高さ、フィレット長さ、 エンド接続幅、接続ぬれ角度、サイド接続長さ）、 ランド露出、異物、ランド異常、電極ずれ、電極 姿勢、電極有無、はんだボール、はんだブリッジ、 部品距離、部品角度 | ||
＊1：MDMC：Multi Direction/Multi Color
＊2：MPS：Micro Phase Shift
＊3：オプションとなります
＊4：リフロー後工程用のみ
