基板搬送コンベア 冷却コンベア
特徴

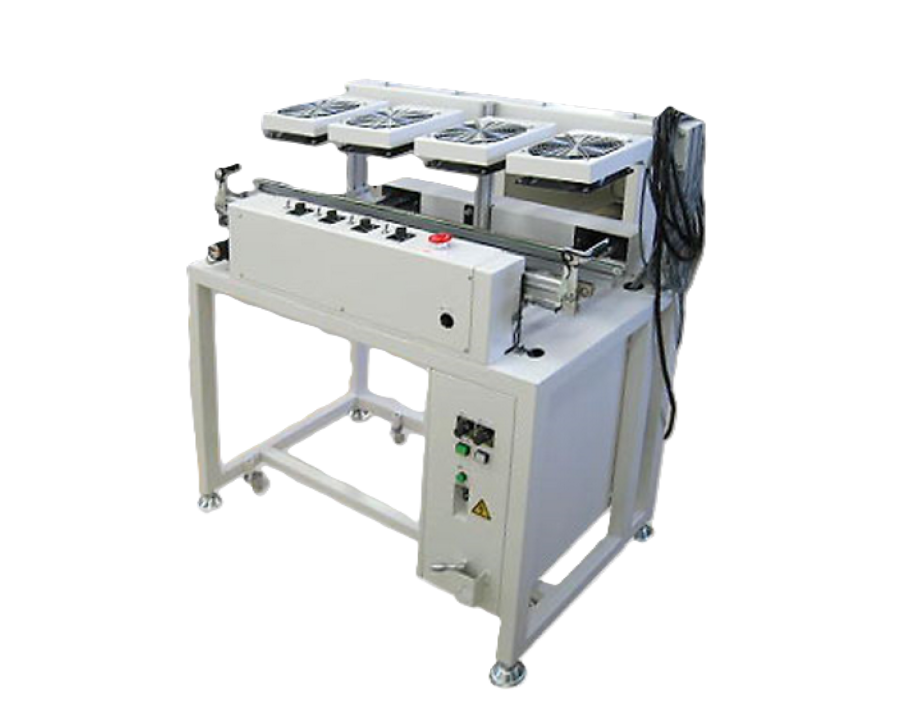

NBC-250ERコンベアに冷却ファンを搭載したモデルです。基板待機枚数の設定により、コンベアの長さやファンの数を設定します。ファンは上下に設置することが出来ます。基板待機の時間をタイマーでセットすることにより、ラインタクト調整や冷却時間を調整することが出来ます。

仕様
型式 | NBC-250ER-1000 |
---|---|
外形寸法 | W1000×D520×H1120 |
質量 | 90キロ |
適用基板サイズ | W1000×D520×H1120 |
適用基板幅調整 | 手動幅調整 |
冷却用ファン | コンベア上面にプロペラファンを4基搭載 |
冷却時間設定タイマ | 基板を一定時間停止させて冷却します |
バッファ数 | 2枚バッファ |
搬送方式 | 平ベルト方式(帯電防止処理ベルト)により基板を搬送します |
搬送速度 | 1 ~ 10m/min 速度可変付 |
電力供給 | AC100V±10% 3Pアース付電源コード 5m付 |
消費電力 | 最大0.2kVA |
塗装色 | ナガオカ標準色 ホワイト:マンセル N9.3艶有り |
制御 | プログラマブルコントローラ |
