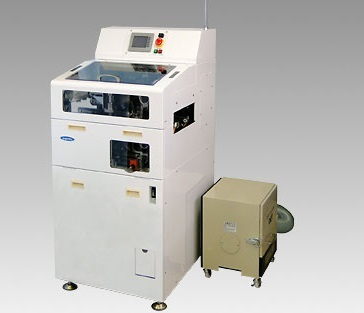

基板に付着したゴミをブラシと粘着ローラーによりクリーニングします
特徴
- 上下ブラシ+上下ローラーによるフル装備の基板クリーニング装置。
- ブラシによるクリーニングの後、ローラーによりきわめて微細な塵埃も除去します。
- ブラシ及びローラーはタッチパネル操作による数値入力で高さ設定ができます。
- 上面/下面ともに実装基板のパス運転が可能です。
- 基板搬出側にイオナイザーが上面/下面に標準装備されています。

仕様
型式 | NCX-250 |
---|---|
外形寸法 | W615xD870xH1,300mm |
質量 | 230kg |
適応基板サイズ | L80mmxW50mm~L330mmxW250mm |
基板幅調整 | クランクハンドル(脱着式)による手動調整(デジタルインジケータ付) |
使用電源 | AC100V±10% 3Pアース付電源コード5m付 |
消費電力 | 最大0.5kVA |
使用空気圧 | 0.5±0.1MPa |
消費空気圧 | 100Nℓ/min |
静電気除去装置 | 基板排出時にイオナイザーが上下/下面に設置されています |
ブラシ仕様
回転ブラシ構造 | ブラシの回転により、基板のゴミを取り除き集塵機により集塵します。タッチパネルによりブラシの回転数が設定できます。上面用のブラシと下面用のブラシが付いています。上面用のブラシは、基板の板厚により数値入力で高さを設定します。運転モードにより、ブラシユニットが上昇/下降を自動で行います。 |
---|---|
ブラシ材質 | アクリル繊維に硫化銅を化学結合させた有機導電性繊維を使用しています。 |
エアブロー機構 | スリットノズル式 30μmの隙間から噴出するエアにより、スルーホールに入り込んでいる ゴミやクズを除去します。 |
集塵機寸法(別置) | W326xD350xH450mm |
ローラー仕様
粘着ローラー構造 | 粘着ローラーにより基板の両面を同時に強力クリーニングします。上面・下面に粘着ローラーが各1本付いており、ゴミを付着させて除去します。上面・下面に転着ローラーが各2本付いており、粘着ローラーに付着したゴミを転着させます。合計6本のローラーにより、基板の両面をクリーニングします。粘着ローラーに付着したゴミは、専用クリーニング液で洗浄することにより一定の粘着力を保ちます。粘着ローラーは、基板の板厚により数値入力で高さを設定します。運転モードにより、ローラーユニットが上昇/下降を自動で行います。 |
---|---|
粘着ローラー材質 | 粘着ローラーは、ブチルゴムを主成分とした合成ゴムを使用しています。 基板の表面に影響を与えずに、凹凸の表面にもくまなく密着します。 |
付属品 | 小型集塵機集塵用ホースクリーニング液1本 |
オプション | コンベア幅自動調整集塵機排気ヘパフィルター予備ブラシ予備ローラー 他 |
※使用および外観は改良のため予告なく変更することがありますのでご了承ください。
