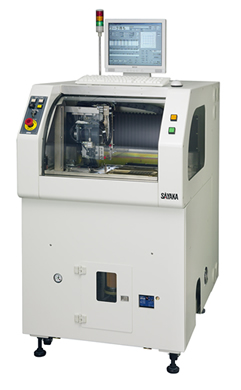

ルーター式基板分割機(スタンドアロンタイプ)
特徴
- 画像処理機能搭載の高機能・超高速マシン！
- ３軸制御とその移動速度を最大に上げ、高速切断を実現

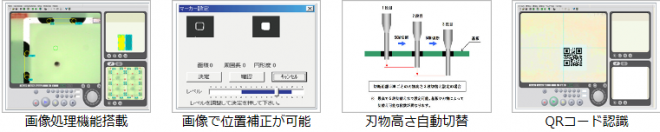

- 画像処理機能を搭載、パソコン画面で簡単ティーチング
- 画像処理により基板の位置補正を行い切断精度をさらに向上
- 刃物高さ自動切替により、刃物を最大限使用することが可能（最大5段切替え）
- カメラでQRコードを読み込んで切断プログラムを自動で選択
基本仕様
| SAM-CT23NJ | |
| 最大基板サイズ | 250×350 |
| 板厚 | 0.4～2.0 |
| 材質 | ガラエポ CEM1、3等 樹脂基板 |
| ルータ径 | φ0.8～3.0mm |
| 切削速度 | Max.50mm/sec |
| 最大移動速度 | 800mm/sec |
| 繰り返し精度 | ±0.01mm |
| Z軸ストローク | Max.40mm |
| スピンドル回転数 | 5,000～60,000rpm |
| X・Y・Z軸制御 | ACサ－ボ |
| 電源 | φ3 AC200V 50/60Hz |
| 最大消費電力 | 3.0kVA （集塵機含む) |
| 空気圧 | 0.5MPa |
| エアー消費量 | 20～30L/min (A.N.R) |
| 本体重量 | 約300kg |
| 外形寸法 | 800×852×1,322 |
