【日本ソセー工業】2液自動計量混合吐出機 TSPシリーズ

TSP-015/050/150/500
TWIN SOLID PUMPSYSTEM

超精密ポンプユニットを2基搭載した超微小量吐出ディスペンサ

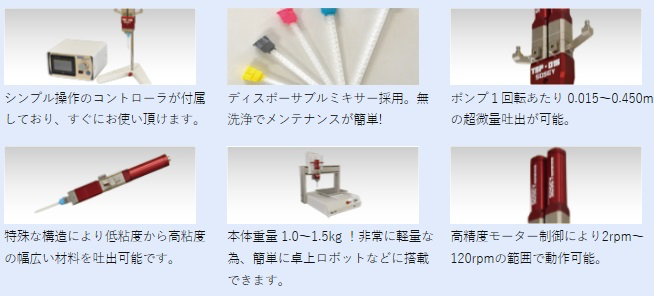

  • 1回転あたり※1 0.015/0.050/0.150/0.450ml の超微量吐出が可能なSOSEY-SOLID® ポンプシステムを搭載した超精密2液自動計量混合定量吐出機です。
  • 特殊な構造により低粘度から高粘度材料※2 も吐出可能です。

※1…高精度モーター制御により2~120rpmの範囲で動作可能。
※2…材料やフィラーの種類によって使用できない、または部品の消耗が早くなる場合があります

【SOSEY】TSPシリーズ 2液自動計量混合吐出機

コントローラ仕様

電源単相 AC100V 50/60Hz
消費電力200VA
吐出パターンメモリー15パターン※外部 I/O にて選択可
動作モード± 5% 以内
シリンジ加圧用エア供給Φ6 エア供給
内蔵レギュレータにて主剤 / 硬化剤加圧エア 0~0.6MPa調整可

本体仕様

型式TSP-015TSP-050
ポンプサイズ0.015ml × 2台0.050ml × 2台
モーター回転数2~120rpm
最大吐出量(片側)0.03ml/s0.10ml/s
最小吐出量(片側)0.0005ml/s (0.5mg以下)0.0017ml/s(1.7mg以下)
吐出精度±1%
材料供給方式ルアーロック(PT1/8可)
材料供給圧力0~0.6MPa
材料粘度~200,000mPa・s
接液部材質AL6061+硬質アルマイト(ボディ)
AL2011+無電解ニッケルメッキ(ボディ)
SUS303+硬質クロームメッキ(ローター)
FFKM(ステータ)/FKM(Oリング)
超高分子PE(軸シール)
ミキサースタチックミキサー
径/エレメント数選択可
※さまざまなバリエーションがあります。
重量1.0kg
型式TSP-150TSP-500
ポンプサイズ0.150ml × 2台0.450ml × 2台
モーター回転数2~120rpm
最大吐出量(片側)0.03ml/s0.9ml/s
最小吐出量(片側)0.005ml/s (5.0mg以下)0.015ml/s(15.0mg以下)
吐出精度±1%
材料供給方式ルアーロック(PT1/4)
材料供給圧力0~0.6MPa
材料粘度~200,000mPa・s
接液部材質AL6061+硬質アルマイト(ボディ)
AL2011+無電解ニッケルメッキ(ボディ)
SUS303+硬質クロームメッキ(ローター)
FFKM(ステータ)/FKM(Oリング)
超高分子PE(軸シール)
ミキサースタチックミキサー
径/エレメント数選択可
※さまざまなバリエーションがあります。
重量1.4kg
