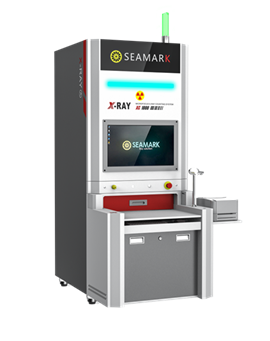

省スペース、簡単操作と安全性能を備えたX線リール自動カウンター
最大4リールを同時に高速・高精度に計測し、部品管理・棚卸作業の効率化に貢献
XC-MS100の特長
１．様々な電子部品の梱包形態に対応
7～15インチの部品リール / 部品トレイ / バルクケース の電子部品数量計測に対応。人手の確認作業が困難な極小サイズのチップ部品(0402チップ～)や、湿度管理の厳しいIC部品のパック梱包状態での計測が可能。
２．高速・高精度な自動計測で棚卸時間を大幅削減
7インチリールは最大4本を同時に計測することが可能です。高速・高精度な計測で棚卸作業時間の削減に貢献します。また、バーコードラベル印刷機を標準装備しており、計測結果に基づくバーコードラベルの自動印字を行います。
３．省スペース
簡単操作、省スペース、設備移動可能な設計となっています。
安全機能も充実、各種インターロック装備
４．システム連携
計測データはデジタル出力が可能なため、SMD自動倉庫やお客様独自の上位システム(MES等)と連携することが可能になります。（詳細内容は別途打合せ）
仕様
| 型 式 | XC-MS100 | |

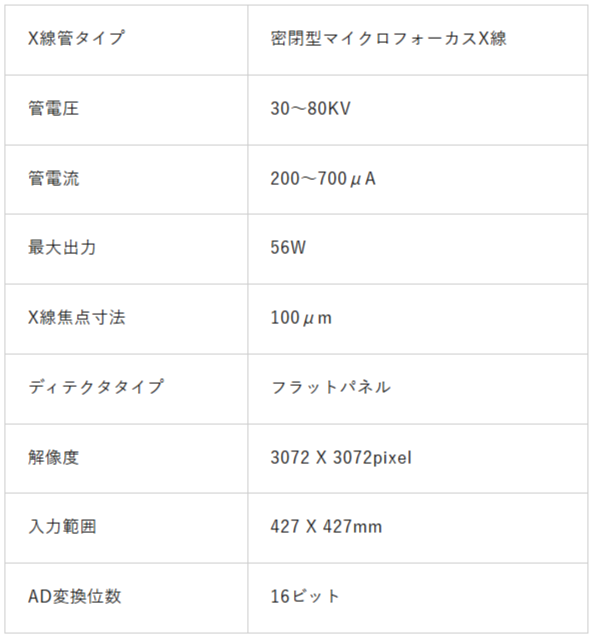

| X線仕様 | X線管球 | マイクロフォーカス密閉型X線管球 |
| 管電圧 | 30-80KV | |
| 電流 | 200-700μA | |
| 最大出力 | 56W | |
| 焦点寸法 | 33μm/100μm | |
| フラットパネル | タイプ | フラットパネルディテクタ |
| 解像度 | 3072×3072 | |
| 入力範囲 | 427mm×427mm | |
| 分解能 | 3.6Lp/mm | |
| AD変換位数 | 16bits | |

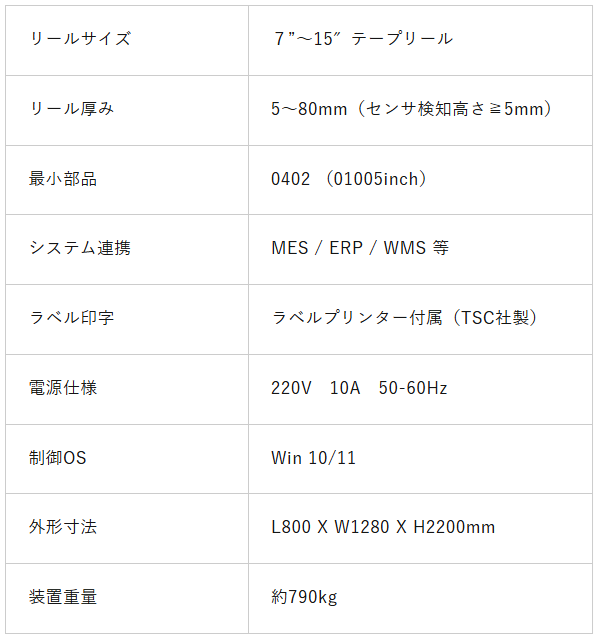

| 設備本体仕様 | リールサイズ | 7インチ～15インチ テープリール |
| リール厚み | 5-80mm | |
| 最小部品 | 0402チップ部品（01005inch） | |
| システム接続 | MES/ERP/WMS等 | |
| ラベル印字 | TSC社製ラベルプリンター標準装備 | |
| 電源仕様 | 単相100V 10A 50-60HZ | |
| 制御OS | 工業用 Win 10 / 11 | |
| 外形寸法 | L800mmxW1280mmxH2200mm | |
| 本体重量 | 約 790 kg | |
※商品改良のため、予告なしに仕様の変更を行うことがありますのでご了承ください
XC-MS100はマス商事テクニカルセンターにて常設展示。
見学評価は最寄りの支店までお問い合わせください。
