「フルデュアルレーンライン」で「同じ面積で出来高2倍」を実現する「量」「質」「工数低減」にこだわり抜いたデュアルレーン表面実装機
特徴
- 1ヘッドソリューションによる幅広い生産対応力
- 変種変量生産への高効率生産ソリューション
- 高精度実装と極小部品安定生産
- 高効率生産を実現する豊富な機能群
基本規格
| 項目 | 超高速ロータリー型 RMヘッド | 高速汎用インライン型 HMヘッド | 異型対応インライン型 FMヘッド | 超大型部品対応インライン型 LMヘッド |
|---|---|---|---|---|
| ノズル本数（ヘッド1台あたり） | 18 | 10 | 5 | 3 |

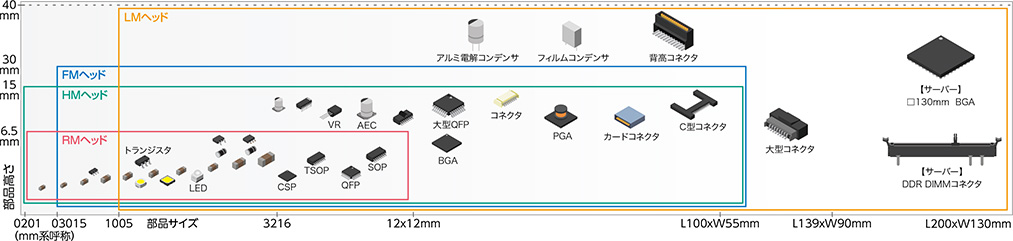

| 搭載可能部品 | 0201mm ～ W12 × L12mm 高さ6.5mm以下 | 0201mm ～ W55 × L100mm 高さ15mm以下 | 03015mm ～ W55 × L100mm 高さ30mm以下 | ～ 90 × 139mm 高さ40mm以下 ～ 500g以下 |
| 搭載能力（当社最適条件） | 120,000CPH※1 | 100,000CPH※1 | 35,000CPH | – |
| 搭載精度（当社最適条件） | ±0.015mm Cpk≧1.0×2 | ±0.015mm Cpk≧1.0×2 | ±0.035mm Cpk≧1.0 | – |
| 部品搭載数 | 一括交換台：最大128種＝32連×4（8mm幅テープフィーダー換算） 固定プレート：最大128種（8mm幅テープフィーダー換算）、トレイ：60種（eATS30 × 2基 装備時、最大） | |||
| 対象基板寸法 | シングルレーン：L50 × W50mm ～ L810 × W610mm デュアルレーン：L50 × W50mm ～ L810 × W330mm | |||
| 電源仕様 | 三相 AC 200/208/220/240/380/400/416V ±10％ 50/60Hz | |||
| 供給エア源 | 0.45MPa以上、清浄乾燥状態 | |||
| 外形寸法 | L1,374 × W2,102 × H1,445mm（突起物を除く） | |||
| 本体質量 | 約2,550kg（本体のみ） | |||
※仕様・外観は改良のため、予告なく変更することがあります。
