効果
- 在短时间内检出首件基板（确认用基板）的贴装不良，保障生产更早投入量产
- 防止生产换线时易发问题，提高贴装产线的生产效率
- 检测结果自动记录，可做为品质确认资料及其相关资料应用
功能
- 采用探针对阻抗（电阻·电容）进行自动测试·自动判定
- 提供实装状态画面，可对（型式文字·方向·大小等）进行目视对比判定
- 利用贴装数据和部品表自动生成检测数据
特点
阻抗自动检测
利用探针对C.R进行自动检测，数据对比，对贴装部品贴装的正确性进行确认
检测结果自动记录，可作为品质确认资料和其他相关资料应用
支持目视检测
对贴装部品依次进行显示，并在画面提供原部品的正确方向标记，文字信息等，
便于检测人员更有效的进行确认

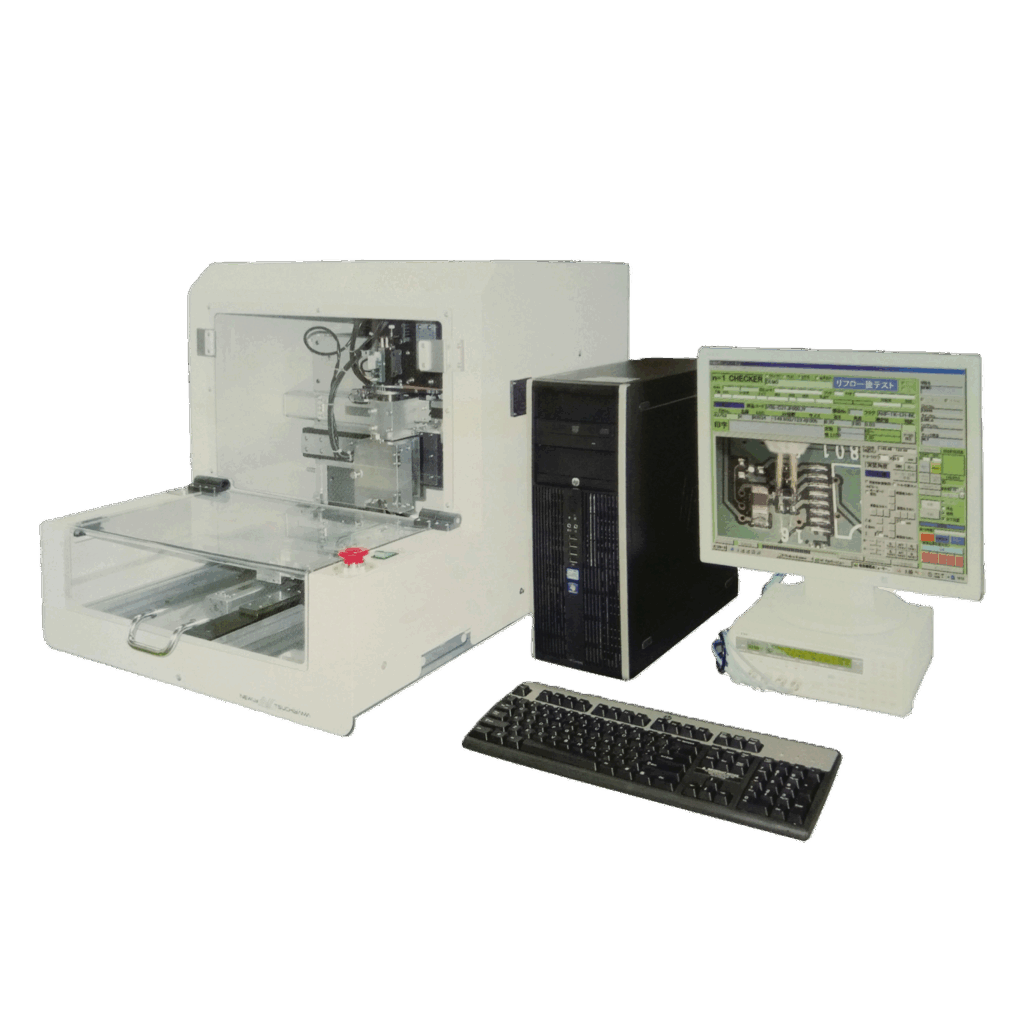

TPG(TestProgramGenerator)
n=1检测机检测用的自动生成数据程序
其他软件功能
为提高作业效率所装配的快捷性软件
部品高度搜索功能，偏位获取功能能、
規格
| M型 | L型 | ||
| 本体規格 | 重量 | 92kg | 118kg |
| 尺寸 | W660 x D805 x H625 mm | W860 x D975 x H640 mm | |
| 检测领域 | X330mm×Y250mm 最大部品高13.9mm(从基板上方) | X510mm×Y380mm(異型対応可能) 最大部品高13.9mm(从基板上方) | |
|---|---|---|---|
| 检测时间 | 2秒/部品（普通测试时） | ||
| 检测步骤数 | 最多1万点 | ||
| 阻抗测定部 | 测定对象 | 2端子芯片，C.R排阻部品 | |
| 部品尺寸 | 0402、0603、1005、1608、2125、3216（3225）、4532、5025 | ||
| 部品搭载方向 | 0度、90度、180度、270度 | ||
| 测定范围 | C、0.94pF-199.99mFR、0.01Ω-199.99MΩ | ||
| 测定电压 | 1Vp-p、50mVp-p | ||
| 目视确认支援 | 部品显示领域 | 6mmx4mm | |
| 对照用显示 | 部品尺寸、実装角度、型式印字用文字、1ピン方向、＋方向、カソード方向、未実装 | ||
